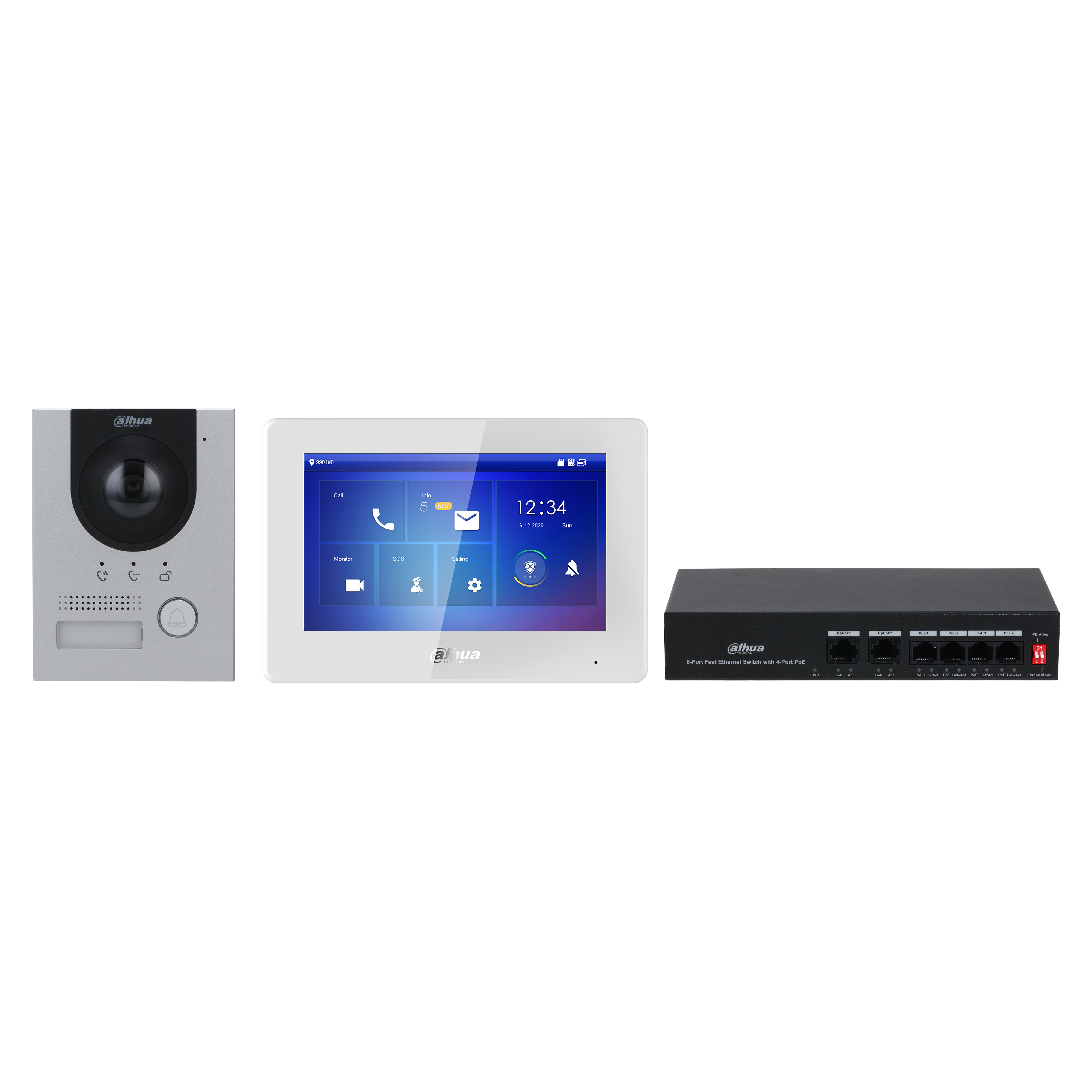

Dahua IP Villa Door Station KTP04
- Anodized alumimum front panel
- CMOS low illumination 2MP HD colorful 140° camera
- Video intercom function
- Access control function that supports two locks
- Mobile phone app, talk to the visitor or unlock the door remotely on your phone
- Supports H.265
- Supports surface and flush mount
- PoE
- IK07&IP65
- 2.5D screen glass
- 7″ TFT capacitive touch screen
- 6-channel alarm input and 1-channel alarm output
- Supports standard PoE
- H.265 video coding (H.264 by default)
- SOS alarm
- Supports daisy chain topology
| System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Main Processor | Embedded processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating System | Embedded Linux Operation System | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Button Type | Mechanical | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interoperability | ONVIF; CGI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Protocol | SIP; P2P; IPv4; UPnP; SNMP; DNS; DDNS; RTSP; RTP; TCP; UDP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basic | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Camera | 1/2.9″ 2MP CMOS Low Illumination HD Colorful Camera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Field of View | Horizontal: 138.6°; vertical: 79.6; diagonal:159° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Focal Length | 2.0 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WDR | 120 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise Reduction | 3D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Compression | H.265 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Resolution | 50 Hz: Main Stream (720p@25 fps), sub stream (1080p@25 fps) 60 Hz: Main Stream (720p@30 fps), sub stream (1080p@30 fps) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Frame Rate | 25 fps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Bit Rate | 256 Kbps to 8 Mbps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Light Compensation | Auto IR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Day/Night | Auto (ICR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Compression | G.711a; G.711u; PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Input | 1 channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Output | Built-in speaker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Mode | 2-way voice communication | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Enhancement | Echo suppression/digital noise reduction | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Bit Rate | 16 kHz, 16 Bit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Status Indicator Light | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485 Port | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm Output | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Output | 1-ch 12 VDC 100 mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Exit Button | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Door Status Detection | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lock Control | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Port | One RJ45 10M/100M network port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Appearance color | Silver | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 24 VDC, 1 A Standard PoE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Adapter | Optional | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Flush mount | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE; FCC; UL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Dimensions | 130 mm × 96 mm × 28.5 mm (5.12″ × 3.78″ × 1.12″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection | IK07; IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –30°C to +60°C (–22°F to 140°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity | 10%–90% (RH, non-condensing) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Altitude | 0 m–3000 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | ≤ 8W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.35 kg (0.77 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.4 kg (0.88 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DHI-VTH5421HW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Main Processor | Embedded processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating System | Embedded Linux Operation System | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Button Type | Touch keypad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interoperability | ONVIF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Protocol | SIP; IPv4; RTSP; RTP; TCP; UDP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROM | 128 MB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RAM | 128 MB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPU | Dual-core 1.2 GHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basic | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Screen Type | Capacitive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Display Screen | 7-inch TFT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 1024 × 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Compression | G.711a; G.711u; PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Input | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Output | Built-in speaker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Mode | 2-way voice communication | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Enhancement | Echo suppression | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Bit Rate | 16 kHz, 16 Bit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Communication Mode | Full digital | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Information Release | Supports viewing text announcement from the center ( insert an SD card to receive and view pictures) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Leave Videos | Yes (SD card inserted in VTH is needed) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage | Micro SD, Max 64 GB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm Input | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm Output | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Output | 1.12 V/100 mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Door Bell | Yes, reusing any alarm input port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Port | One 10 Mbps/100 Mbps Ethernet port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing | PC + ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Appearance color | White | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 12 VDC, 1A
Standard Poe |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Adapter | Optional | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Surface mount | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE; FCC; UL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Accessory | Bracket (standard) Alarm ribbon cable (standard) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Dimensions | 189.0 mm × 130.0 mm × 26.9 mm (7.44″ × 5.12″ × 1.06″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –10°C to +55°C (14°F to 131°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity | 10%–95% (RH, non-condensing) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Altitude | 0 m–3,000 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | Standby ≤ 2 W, working ≤ 6 W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.388 kg (0.86 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.74 kg (1.63 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PFS3006-4ET-36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Port | 4 PoE ports with 10/100 Mbps Base-TX
2 uplink ports with 10/100Mbps Base-TX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Appearance color | black | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 100–240 VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PoE Budget | Port1-4 ≤30 W, whole PoE budget ≤36 W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE; FCC; UL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Dimensions | 194.0 mm × 108.1 mm × 35.0 mm (7.64″ × 4.26″ × 1.38″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –10°C to +55°C (14°F to 131°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity | 5%°–95% (RH, non-condensing) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Altitude | 0 m–3000 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.56 kg (1.23 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
